Re: Le futur réseau de Papy-ion69

Message par papy-ion69 le Mar 3 Déc 2013 - 21:45

Je ne pense pas au prix (un peu quand même, LOL) mais surtout à la mise en en œuvre d'un pilotage par un PC, à terme.

Débutant dans le digital (Fer et FCS), je ne connais que quelques détails très succincts.
Pas de problème pour le câblage, mais c'est au niveau programmation de ces modules que j'ai de très vastes lacunes à combler.
avatar
papy-ion69
.
.

Prénom : Louis
Lion Messages : 335
Age : 58
Localisation : Villeurbanne - Rhône (69)
Autres loisirs : Lecture, Jeux vidéos (FPS), Bricolage

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Le futur réseau de Papy-ion69

Message par LPAT67 le Mar 3 Déc 2013 - 22:11

si les petits aimants des sprinter ne prend pas, tu as toujours possibilité de coller un néodyme sous le châssis

Beau travail
avatar
LPAT67
.
.

Prénom : Patrick
Poissons Messages : 410
Age : 46
Localisation : Alsace

Voir le profil de l'utilisateur http://lpat67.free.fr

Revenir en haut Aller en bas

Re: Le futur réseau de Papy-ion69

Message par papy-ion69 le Mar 3 Déc 2013 - 23:22

Merci !
Pour le sprinter, j'ai remplacé le petit aimant par celui d'une lamelle de bus.
Meilleure tenue de route et détection assurée, LOL !
avatar
papy-ion69
.
.

Prénom : Louis
Lion Messages : 335
Age : 58
Localisation : Villeurbanne - Rhône (69)
Autres loisirs : Lecture, Jeux vidéos (FPS), Bricolage

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Le futur réseau de Papy-ion69

Message par Biddle le Mer 4 Déc 2013 - 11:38

Tout ce qui est programmation dépendra surtout du système que tu choisiras. Chaque marque a ses subtilités. Je travaille en Lenz depuis plusieurs années et j'ai eu à programmer des modules LDT qui ont été parfaitement reconnus. Si tu optes pour ce type de centrale, je devrais pouvoir t'aider en cas de besoin.
avatar
Biddle
Administrateur
Administrateur

Prénom : Adrien
Cancer Messages : 709
Age : 61
Localisation : Alpes du Sud (04)
Autres loisirs : Informatique, Musique, Bricolage

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Le futur réseau de Papy-ion69

Message par papy-ion69 le Mer 4 Déc 2013 - 17:12

Merci pour ta proposition !

J'ai une centrale Lenz : Le "Set 100" (Station LVZ100 + Télécommande LH100).

J'ai un tout petit peu manipulé pour la programmation des CV de plusieurs engins équipés de décodeurs LokPilot V 4.0 (Adresses & ABC).
J'ai téléchargé un programme (gratuit) pour le PC : RocRail, mais je n'ai pas encore d'interface pour relier la station au PC.
avatar
papy-ion69
.
.

Prénom : Louis
Lion Messages : 335
Age : 58
Localisation : Villeurbanne - Rhône (69)
Autres loisirs : Lecture, Jeux vidéos (FPS), Bricolage

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Le futur réseau de Papy-ion69

Message par Biddle le Mer 4 Déc 2013 - 18:20

Donc pas de problème pour t'équiper de modules LDT RS8 ou RS16 suivant tes besoins.
avatar
Biddle
Administrateur
Administrateur

Prénom : Adrien
Cancer Messages : 709
Age : 61
Localisation : Alpes du Sud (04)
Autres loisirs : Informatique, Musique, Bricolage

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Le futur réseau de Papy-ion69

Message par papy-ion69 le Mer 4 Déc 2013 - 21:39

OK, Merci !

D’après les infos infos que j'ai récupérées, pour le circuit FCS, il me faudrait 2 modules RS-16 (32 entrées) pour les 24 ILS actuels. Soit une marge de 8 entrées pour de futures extensions (FCS ou autres).

Avec mes 8 LB-101 (couplés avec des BM1) reliés à un LR-101, j'aurai aussi la gestion des 8 cantons "Fer".

Quel logiciel utilises-tu pour la gestion depuis le PC, S.T.P. ?
avatar
papy-ion69
.
.

Prénom : Louis
Lion Messages : 335
Age : 58
Localisation : Villeurbanne - Rhône (69)
Autres loisirs : Lecture, Jeux vidéos (FPS), Bricolage

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Le futur réseau de Papy-ion69

Message par Biddle le Jeu 5 Déc 2013 - 11:07

J'utilise Train Controller en version 5.8 mais je suis en train de migrer vers une version 7 Gold.
avatar
Biddle
Administrateur
Administrateur

Prénom : Adrien
Cancer Messages : 709
Age : 61
Localisation : Alpes du Sud (04)
Autres loisirs : Informatique, Musique, Bricolage

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Le futur réseau de Papy-ion69

Message par papy-ion69 le Jeu 5 Déc 2013 - 17:22

Je viens d'aller jeter un œil sur leur site.

C'est pas vraiment donné, le TrainController™ version 8 :
Bronze : 109€ + 16€ ou 39€ de manuel
Silver : 329€ + 23€ ou 53€ de manuel
Gold : 499€ + 23€ ou 53€ de manuel

Avec le Street+
avatar
papy-ion69
.
.

Prénom : Louis
Lion Messages : 335
Age : 58
Localisation : Villeurbanne - Rhône (69)
Autres loisirs : Lecture, Jeux vidéos (FPS), Bricolage

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Le futur réseau de Papy-ion69

Message par Biddle le Jeu 5 Déc 2013 - 18:17

Je pense que Windigipet est globalement moins cher, d'autant qu'il intègre de base une gestion FCS. Tu peux poser la question à Denis (Cheftrainminiature) qui le fournit.
Sur le plan programmation et macros, le principe est le même, seul des éléments de vocabulaire sont différents.
avatar
Biddle
Administrateur
Administrateur

Prénom : Adrien
Cancer Messages : 709
Age : 61
Localisation : Alpes du Sud (04)
Autres loisirs : Informatique, Musique, Bricolage

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Le futur réseau de Papy-ion69

Message par papy-ion69 le Jeu 5 Déc 2013 - 18:42

D'accord, je vais aller voir sur leur site.
avatar
papy-ion69
.
.

Prénom : Louis
Lion Messages : 335
Age : 58
Localisation : Villeurbanne - Rhône (69)
Autres loisirs : Lecture, Jeux vidéos (FPS), Bricolage

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Le futur réseau de Papy-ion69

Message par papy-ion69 le Mer 22 Jan 2014 - 16:44

Salut.
Après une fin d'année 2013 et un début 2014 assez laborieux, j'ai enfin pu prendre une semaine de congés.
J'en profite pour revenir sur mon réseau.

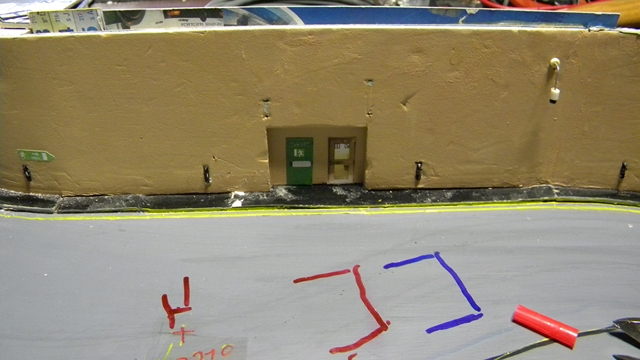

Préparation de plots d'espacement du tunnel FCS (Fibre + balise):

Collage des fibres (diamètre 0,75 mm, longueur 50 cm) et des plots Faller


Test lumière


Un peu de peinture noire pour masquer la fibre


Mise en place des plots d'espacement dans le tunnel FCS :






Un test en lumière:


Maintenant, il faut illuminer ces 20 plots avec des LEDs.
Soit 14 oranges (O) et 6 bleus (B), répartis ainsi :
O O B O O B O O B O O B O O B O O B O O
avatar
papy-ion69
.
.

Prénom : Louis
Lion Messages : 335
Age : 58
Localisation : Villeurbanne - Rhône (69)
Autres loisirs : Lecture, Jeux vidéos (FPS), Bricolage

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Le futur réseau de Papy-ion69

Message par LPAT67 le Mer 22 Jan 2014 - 20:23

c'est vraiment un loisir ( pas un travail hein ! ) de longue haleine mais que le résultat final donnera la fierté de l'avoir bien réussi !
avatar
LPAT67
.
.

Prénom : Patrick
Poissons Messages : 410
Age : 46
Localisation : Alsace

Voir le profil de l'utilisateur http://lpat67.free.fr

Revenir en haut Aller en bas

Re: Le futur réseau de Papy-ion69

Message par papy-ion69 le Mer 29 Jan 2014 - 22:20

Voici le résultat du premier éclairage de la totalité des plots avec les bonnes couleurs :
L'ilot central du tunnel a été déposé pour un accès plus facile.










La même en vidéo :


J'ai utilisé des LEDs transparentes haute luminosité en 3mm (1 LED pour 2 fibres+plots) pour les bleues et en 5mm pour les oranges (1 LED pour 3 ou 4 fibres+plots).
Les plots oranges n'ont pas tous la même luminosité car je dois faire les adaptateurs pour placer correctement les fibres en face des LEDs.
Mais je suis content de ce premier essai !
avatar
papy-ion69
.
.

Prénom : Louis
Lion Messages : 335
Age : 58
Localisation : Villeurbanne - Rhône (69)
Autres loisirs : Lecture, Jeux vidéos (FPS), Bricolage

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Le futur réseau de Papy-ion69

Message par LPAT67 le Mer 29 Jan 2014 - 22:41

superbe, juste une question, en réalité c'est comme ca les couleurs ? ou un choix de ta part ?
avatar
LPAT67
.
.

Prénom : Patrick
Poissons Messages : 410
Age : 46
Localisation : Alsace

Voir le profil de l'utilisateur http://lpat67.free.fr

Revenir en haut Aller en bas

Re: Le futur réseau de Papy-ion69

Message par papy-ion69 le Mer 29 Jan 2014 - 23:00

C'est les couleurs les plus proches de la réalité que j'ai pu trouver.
Je me suis inspiré de ces photos :


avatar
papy-ion69
.
.

Prénom : Louis
Lion Messages : 335
Age : 58
Localisation : Villeurbanne - Rhône (69)
Autres loisirs : Lecture, Jeux vidéos (FPS), Bricolage

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Le futur réseau de Papy-ion69

Message par Tintin le Jeu 30 Jan 2014 - 11:43

Bravo je suis émerveillé par le choix des détails. C'est génial d'aller aussi loin dans les détails. Vivement la suite.
avatar
Tintin
.
.

Prénom : Guy-Michel
Gémeaux Messages : 110
Age : 59
Localisation : Genève
Autres loisirs : Marche, bricolage et modélisme

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Le futur réseau de Papy-ion69

Message par ancien le Jeu 30 Jan 2014 - 12:11

Magnifique Ami

ancien
.
.

Prénom : Patrick
Sagittaire Messages : 788
Age : 70
Localisation : Fléac Charente
Autres loisirs : Secourisme, chant chorale, les vides greniers

Voir le profil de l'utilisateur http://foudurail.soforums.com/index.php

Revenir en haut Aller en bas

Re: Le futur réseau de Papy-ion69

Message par papy-ion69 le Dim 23 Fév 2014 - 12:25

Une nouvelle marche arrière :

Vu que je ne ferai pas circuler de Truck US sur mon circuit FCS, je vais réduire la largeur de la chaussée dans le tunnel.
Cela me permettra aussi de créer un accès à celui-ci par dessous au lieu d'avoir a faire un plateau supérieur mobile comme je pensais faire au début.

L'ancien îlot :


Le tracé du nouvel îlot :


Les positions des parois mobiles (Rouge) et du trou (Vert) :


Les 2 parties arrondies seront utilisées pour planquer l'électronique de l'éclairage et des plots.
avatar
papy-ion69
.
.

Prénom : Louis
Lion Messages : 335
Age : 58
Localisation : Villeurbanne - Rhône (69)
Autres loisirs : Lecture, Jeux vidéos (FPS), Bricolage

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Le futur réseau de Papy-ion69

Message par LPAT67 le Dim 23 Fév 2014 - 12:38

toujours en quête du perfectionnisme !
avatar
LPAT67
.
.

Prénom : Patrick
Poissons Messages : 410
Age : 46
Localisation : Alsace

Voir le profil de l'utilisateur http://lpat67.free.fr

Revenir en haut Aller en bas

Re: Le futur réseau de Papy-ion69

Message par ancien le Dim 23 Fév 2014 - 12:45

J'en suis baba !

ancien
.
.

Prénom : Patrick
Sagittaire Messages : 788
Age : 70
Localisation : Fléac Charente
Autres loisirs : Secourisme, chant chorale, les vides greniers

Voir le profil de l'utilisateur http://foudurail.soforums.com/index.php

Revenir en haut Aller en bas

Re: Le futur réseau de Papy-ion69

Message par xavgaz le Dim 23 Fév 2014 - 12:56

Bravo je suis en admiration
avatar
xavgaz
.
.

Prénom : xavier
Verseau Messages : 1055
Age : 51
Localisation : 44270
Autres loisirs : Moto Judo Informatique

Voir le profil de l'utilisateur http://train.electrique.free.fr

Revenir en haut Aller en bas

Re: Le futur réseau de Papy-ion69

Message par papy-ion69 le Lun 10 Mar 2014 - 21:31

Petite avancée de ce weekend :
Réalisation de la base du nouvel ilot et réalisation de l'ouverture dans le plateau.




Cela fait une ouverture de 130 x 140 mm.
Je n'ai pas pu faire un trou plus large car il tombe sur les tasseaux du plateau.
avatar
papy-ion69
.
.

Prénom : Louis
Lion Messages : 335
Age : 58
Localisation : Villeurbanne - Rhône (69)
Autres loisirs : Lecture, Jeux vidéos (FPS), Bricolage

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Le futur réseau de Papy-ion69

Message par Biddle le Mar 11 Mar 2014 - 11:56

Tant que tu peux passer la main...
avatar
Biddle
Administrateur
Administrateur

Prénom : Adrien
Cancer Messages : 709
Age : 61
Localisation : Alpes du Sud (04)
Autres loisirs : Informatique, Musique, Bricolage

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Le futur réseau de Papy-ion69

Message par xavgaz le Mer 12 Mar 2014 - 7:02

Exact
avatar
xavgaz
.
.

Prénom : xavier
Verseau Messages : 1055
Age : 51
Localisation : 44270
Autres loisirs : Moto Judo Informatique

Voir le profil de l'utilisateur http://train.electrique.free.fr

Revenir en haut Aller en bas

Re: Le futur réseau de Papy-ion69

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 6 sur 9 Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
