Digitalisation et modication d'un wagon TOMIX

Message par xavgaz le Lun 15 Avr 2013 - 19:33

Digitailisation d'un wagon TOMIX

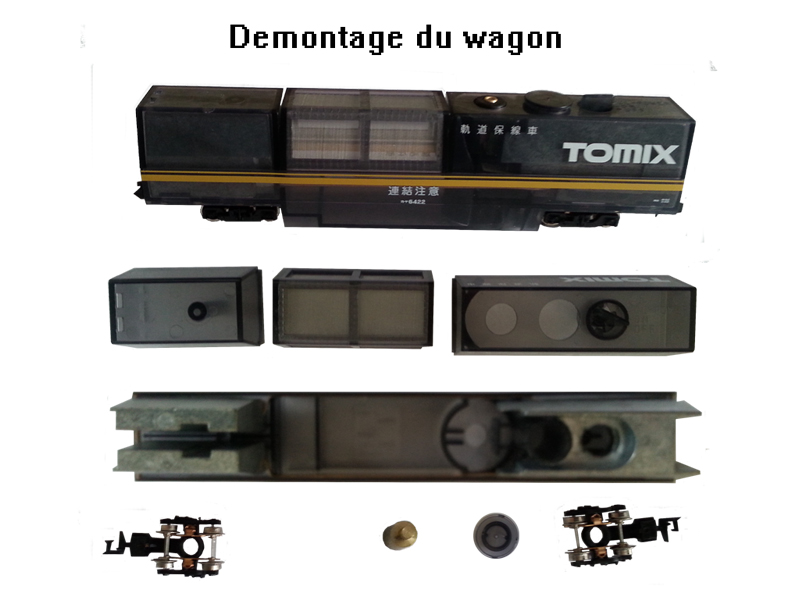

La partie visible

Composé de 8 Pièces majeures:
Un capot qui ferme la soute à poussière
Un capot qui maintient le bogie.
Un capot de maintien moteur et bogie
2 Bogies.
Un bouchon pour le nettoyant.
Une pièce laiton (Doseur).

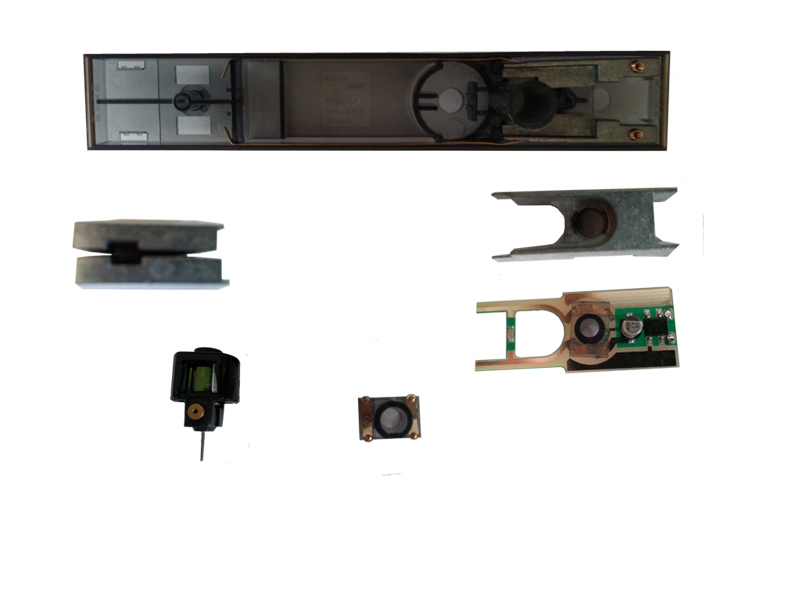

L’intérieur

Composée de 10 pièces .
Un double poids côté gauche (il sert aussi a la captation du courant).
Deux petit poids avec des ressort en laiton(captation du courant.
Deux lames en laiton pour la transmission du courant d'un côté a l'autre du wagon.
Une platine avec un pont de diode et un condensateur qui sert a la transmission du courant au moteur.
Un poids par dessus la platine.
Un interrupteur avec deux lames en laiton.
Pour démonter le wagon il suffit de défaire les deux visses du dessous qui tienne les bogies et le tour et jouer..



Mise en place

Bien vérifier que le décodeur entre bien dans l'encoche et sans forcer.

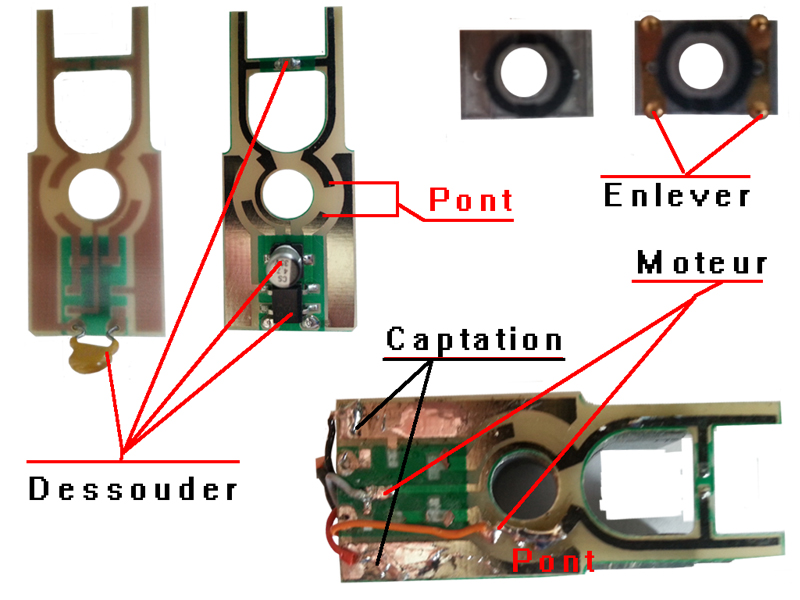

Préparation à la mise en place du décodeur

Dessoudez tous les composants,
Enlever les deux lames conductrices de l'interrupteur.



Préparation au Câblage
Souder les fils de captation du décodeur.
Souder les Fils moteur.
Faire un pont pour le passage du courant moteur.

L'ampoule sera soudé sur les fils prévus à cet effet, puis isoler au thermorétractable.

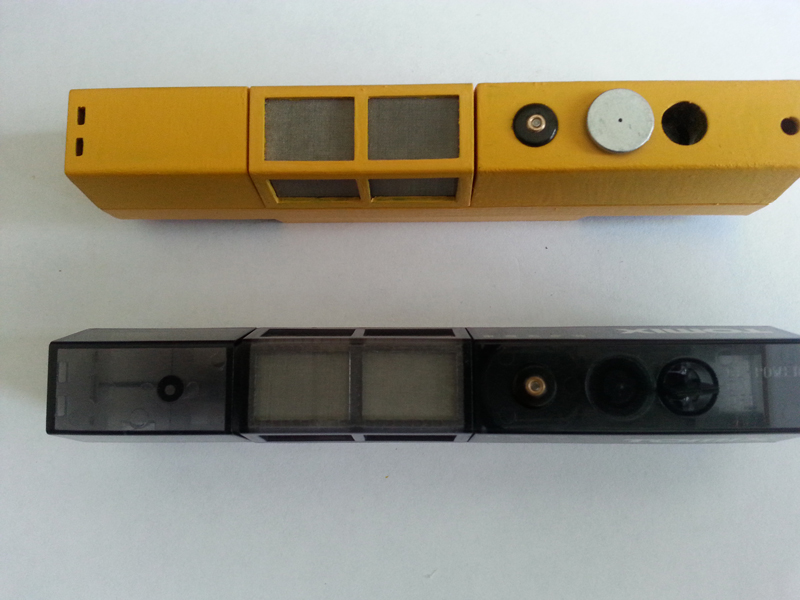

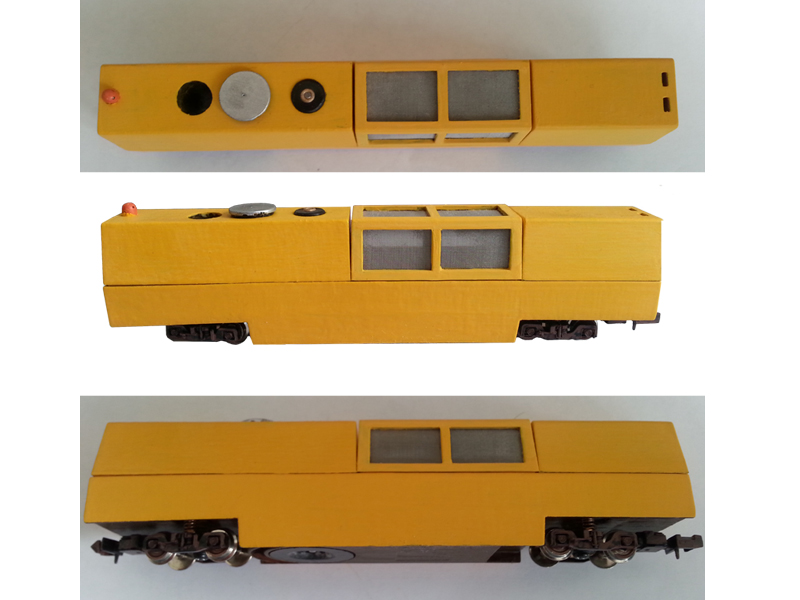

Mise en Peinture


La mise en peinture et facultative c'est pour mon plaisir.
Il ne faut pas oublier de percé un trou pour le passage de l'ampoule (luciole 14Volts 0.84Watts)peinte en orange.







Reste à trouver les décalcomanies

Ou les faire

avatar
xavgaz
.
.

Prénom : xavier
Verseau Messages : 1046
Age : 51
Localisation : 44270
Autres loisirs : Moto Judo Informatique

Voir le profil de l'utilisateur http://train.electrique.free.fr

Revenir en haut Aller en bas

Re: Digitalisation et modication d'un wagon TOMIX

Message par mog07 le Lun 4 Avr 2016 - 11:57

Tu t'es bien"régalé" pour les modifs Mon "dapol" est équipé d'origine d'une prise DCC (trop la chance :Cool:) Salut
avatar
mog07
.
.

Prénom : daniel
Cancer Messages : 563
Age : 58
Localisation : ardeche
Autres loisirs : 4x4

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Digitalisation et modication d'un wagon TOMIX

Message par xavgaz le Lun 4 Avr 2016 - 12:55

Oui quand je l'ai acheter pas de digital maintenant il existe Very Happy
