Station de charge

Voir le sujet précédent Voir le sujet suivant Aller en bas

Station de charge

Message par vianneyh le Sam 9 Mar 2013 - 14:59

Voici une station de charge pour les véhicules voici le site comment la construire:http://amfn.nice.free.fr/pics/realisation-csf.htm

Voici une vidéo


__________________________________________________
Vianney fan de train miniature et aussi fan de lego     .
__________________________________________________________________________________________________________________

Mon blog http://reseauhovianney.centerblog.net/
avatar
vianneyh
Administrateur
Administrateur

Prénom : Vianney
Lion Messages : 1242
Age : 19
Localisation : Alsace
Autres loisirs : Fan de lego

Voir le profil de l'utilisateur http://reseauhovianney.centerblog.net/

Revenir en haut Aller en bas

Re: Station de charge

Message par Biddle le Jeu 28 Mar 2013 - 18:53

Voici une autre solution pour recharger vos véhicules Car system, DC Car, Infracar ou RC Car; il s'agit d'une station de recharge sans contact par courant induit. Cette station est disponible à la vente sur le site de Shop Train ( www.perso.numericable.fr/shoptrain/ ).

Je suis en cours de test de cette station qui permet de recharger 2 véhicules simultanément, moyennant l'installation d'une bobine réceptrice sous le véhicule, reliée à l'accu.


J'ai monté la station sur une planche provisoire pour le test, mais l'installation peut être réalisée directement sur le réseau (parking par exemple) avec une bobine d'arrêt par exemple pour que le véhicule à charger s'arrête tout seul et reparte dès que la charge est terminée (8h). On remarque sur la photo les 2 bobines de part et d'autres des fils de guidage.



Sous le véhicule, derrière l'essieu arrière est implantée l'antenne réceptrice, à relier à l'accu.

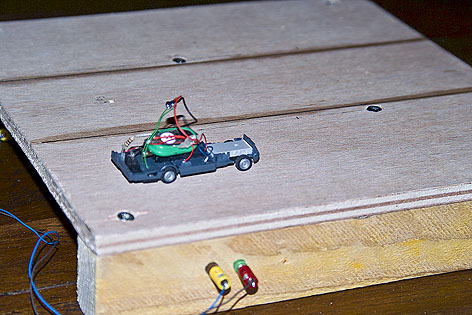

Le véhicule en charge au dessus de la bobine.

Le kit est fourni avec un testeur pour vérifier le bon fonctionnement des bobines et d'une notice explicative.
avatar
Biddle
Administrateur
Administrateur

Prénom : Adrien
Cancer Messages : 649
Age : 60
Localisation : Alpes du Sud (04)
Autres loisirs : Informatique, Musique, Bricolage

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Station de charge

Message par julien 67 le Lun 1 Avr 2013 - 16:45

ce kit a l'air bien ,il est proposer a quel prix
avatar
julien 67
.
.

Prénom : julien
Sagittaire Messages : 288
Age : 27
Localisation : Muntzenheim ( proche Colmar)
Autres loisirs : photos et velo

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Station de charge

Message par Biddle le Lun 1 Avr 2013 - 16:55

Moins de 30€ en commande directe sur le site du fabricant.
avatar
Biddle
Administrateur
Administrateur

Prénom : Adrien
Cancer Messages : 649
Age : 60
Localisation : Alpes du Sud (04)
Autres loisirs : Informatique, Musique, Bricolage

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Station de charge

Message par LPAT67 le Sam 18 Mai 2013 - 21:57

Un produit très intéressant mais pour des petites charges... ( gros accus, préférez les chargeurs delta peak à moins que Shop-train ne puisque les proposer... )
avatar
LPAT67
.
.

Prénom : Patrick
Poissons Messages : 404
Age : 46
Localisation : Alsace

Voir le profil de l'utilisateur http://lpat67.free.fr

Revenir en haut Aller en bas

Re: Station de charge

Message par xavgaz le Lun 9 Jan 2017 - 21:09

Biddle a écrit:Voici une autre solution pour recharger vos véhicules Car system, DC Car, Infracar ou RC Car; il s'agit d'une station de recharge sans contact par courant induit. Cette station est disponible à la vente sur le site de Shop Train ( www.perso.numericable.fr/shoptrain/ ).

Je suis en cours de test de cette station qui permet de recharger 2 véhicules simultanément, moyennant l'installation d'une bobine réceptrice sous le véhicule, reliée à l'accu.


J'ai monté la station sur une planche provisoire pour le test, mais l'installation peut être réalisée directement sur le réseau (parking par exemple) avec une bobine d'arrêt par exemple pour que le véhicule à charger s'arrête tout seul et reparte dès que la charge est terminée (8h). On remarque sur la photo les 2 bobines de part et d'autres des fils de guidage.



Sous le véhicule, derrière l'essieu arrière est implantée l'antenne réceptrice, à relier à l'accu.




Le véhicule en charge au dessus de la bobine.

Le kit est fourni avec un testeur pour vérifier le bon fonctionnement des bobines et d'une notice explicative.

Aurai tu une doc avec cotes pour voir si je peut adapter au N stp
avatar
xavgaz
.
.

Prénom : xavier
Verseau Messages : 1046
Age : 51
Localisation : 44270
Autres loisirs : Moto Judo Informatique

Voir le profil de l'utilisateur http://train.electrique.free.fr

Revenir en haut Aller en bas

Re: Station de charge

Message par Biddle le Mar 10 Jan 2017 - 10:23

Il n'y a pas de doc cotée. Je peux simplement te dire que la bobine interne au véhicule fait environ 5x5x3mm. C'est toi qui choisit la position d'implantation dans les véhicules et donc dans la route. C'est parfaitement adaptable au N si tu arrives à trouver un emplacement libre dans tous les véhicules au même endroit.
Le petit problème serait dans l'arrêt automatique au droit de la bobine car il faudrait caler l'ILS par rapport à la bobine et avec la même cote pour tous tes véhicules. Déjà en HO, c'est presque utopique, alors en N ??????
avatar
Biddle
Administrateur
Administrateur

Prénom : Adrien
Cancer Messages : 649
Age : 60
Localisation : Alpes du Sud (04)
Autres loisirs : Informatique, Musique, Bricolage

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Station de charge

Message par xavgaz le Mar 10 Jan 2017 - 19:27

Merci
Je comprend ce que tu me dit et cela me semble un peu fou en N scratch
avatar
xavgaz
.
.

Prénom : xavier
Verseau Messages : 1046
Age : 51
Localisation : 44270
Autres loisirs : Moto Judo Informatique

Voir le profil de l'utilisateur http://train.electrique.free.fr

Revenir en haut Aller en bas
