Message par Pinou le Lun 27 Mai 2013 - 22:33

Bonjour Very Happy

Mon réseau est en U sur deux niveaux parcourus par une double voie en "os de chien" replié ( cat Twisted Evil )

Le niveau supérieur accueille un ensemble ferroviaire (dépôt, halle marchandises, gare, PN) et deux villages reliés par une route parcourue par des bus FCS desservant différents arrêts. Les collines aux extrémités (Château et colline des vaches) cachent une boucle sous tunnel et une hélicoïdale pour rejoindre le niveau inférieur de la gare cachée (2x3voies).

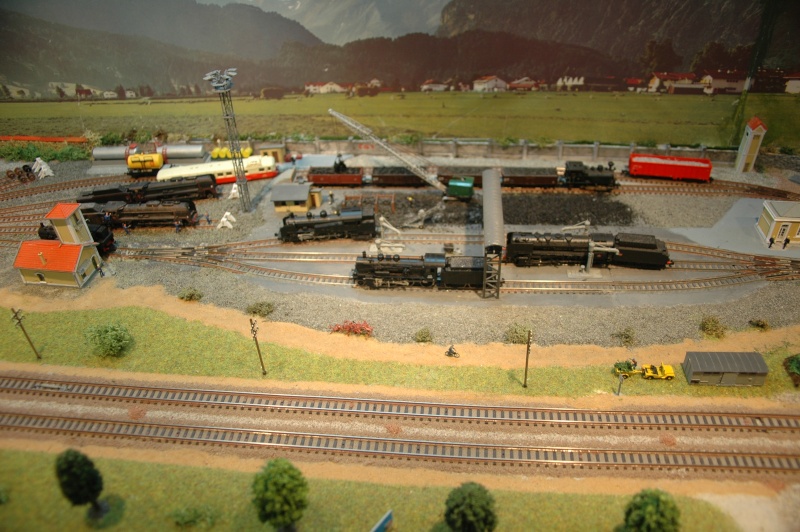

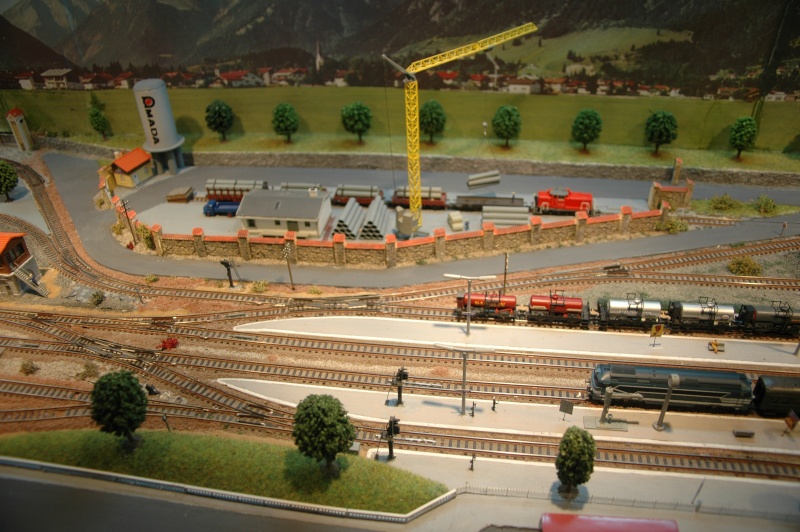

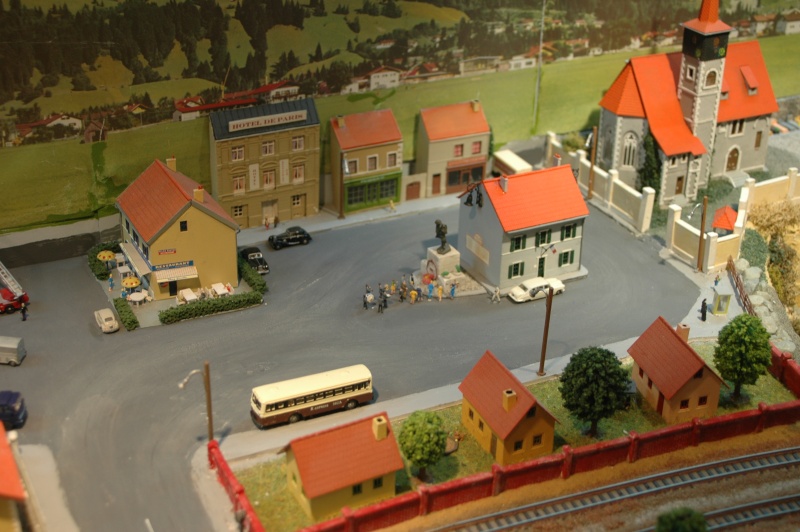

Quelques photos de la gauche vers la droite :




























A suivre Very Happy
